页面结构#

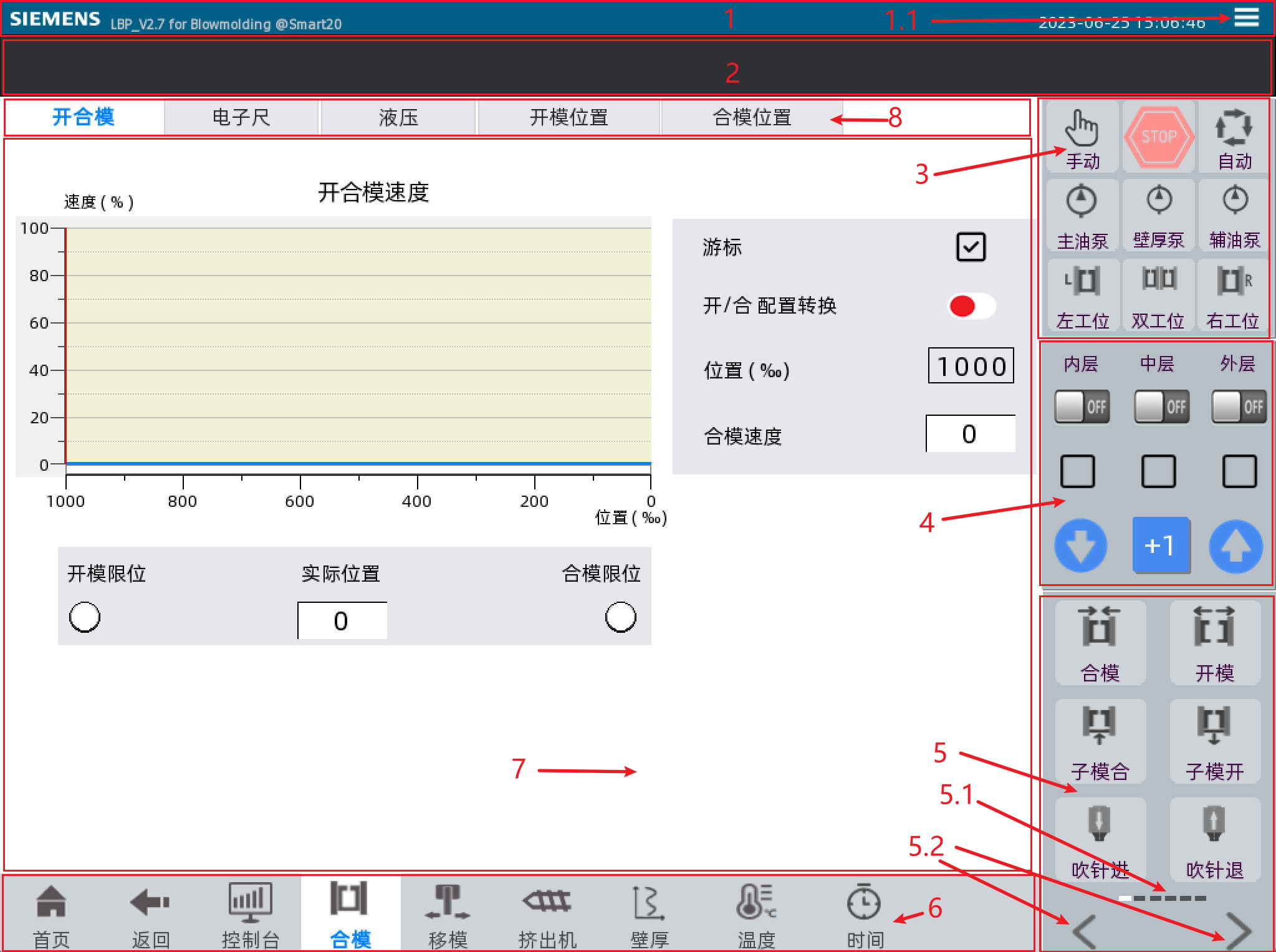

功能区划分#

../_images/moldpage.png

1 页眉#

显示软件版本信息、日期时间、 一级菜单 按钮 ≡

2 状态栏#

显示产品信息，设备工作状态、报警信息、登录用户，目前内容为空白。

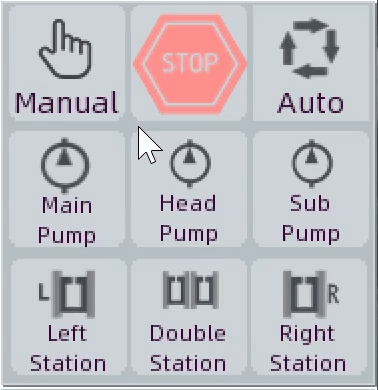

3 主按钮菜单#

系统主要控制按钮

../_images/mainbtn.gif

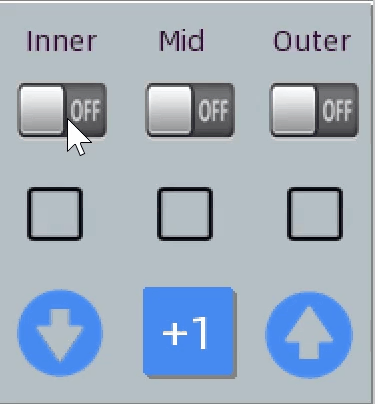

4 挤出机菜单#

挤出机调速按钮

../_images/extruder.gif

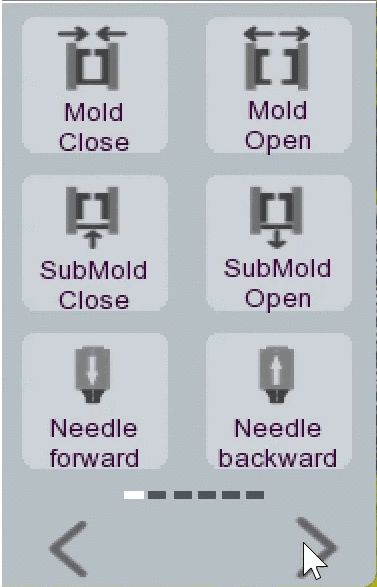

5 动作按钮菜单#

动作按钮

  • 5.1 “动作按钮页面”状态条

  • 5.2 “动作按钮页面”切换按钮

../_images/button1.gif

6 底部页面菜单#

页面按钮,详见 二级菜单

7 页面显示区域#

主页面和子页面显示区域

8 子页面菜单#

子页面按钮，详见 三级菜单

页面菜单#

页面层次结构#

../_images/page.svg

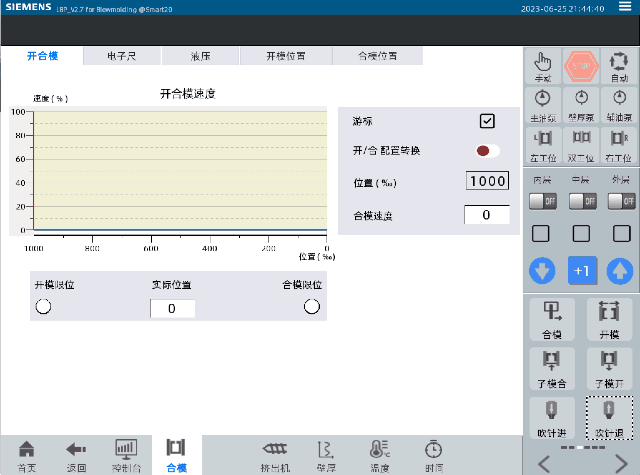

一级菜单#

弹出式，布局在画面的右上侧，需要点画面的右上角 ≡ 弹出，再按为隐藏 .

../_images/1class.gif

二级菜单#

布局在底部，始终显示。”系统设置”与其余页面的”二级菜单”不同 . 图中所示为页面按钮，点击后页面就会跳转至相应页面，这些页面全是主页面 .

../_images/2class.gif

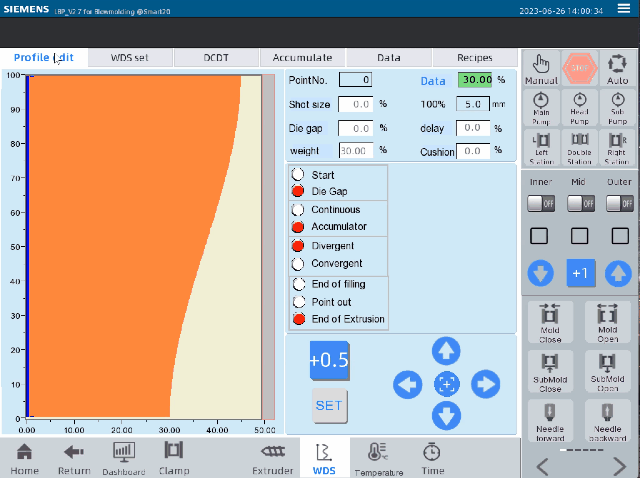

三级菜单#

在主页面的顶部，布局有各主页面的子页面菜单 ( 8 子页面菜单 ) ,用于子页面的切换 .

../_images/3aclass.gif
